단단하고 두꺼운 벨트용 수동 핑거 펀처

1. 더 긴 손가락, 손가락 길이는 10*100mm를 다른 하나로 할 수 있으며 일반적으로 최대 80mm입니다.
2. 두꺼운 벨트의 경우 벨트 두께는 최대 9mm입니다.
3. PVK 및 PU와 같은 하드 벨트용.
4. 펀치 다이 플러스 블레이드 유형 펀칭 방법. 커팅플레이트 방식의 수동 핑거펀처에 비해 내구성이 강하고 악세서리 교체 빈도를 줄여줍니다.
5. 트랙 포지셔닝 방법이 더 정확하고 잘못 배치되기 쉽지 않습니다.

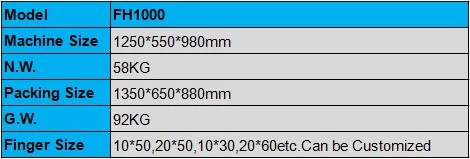

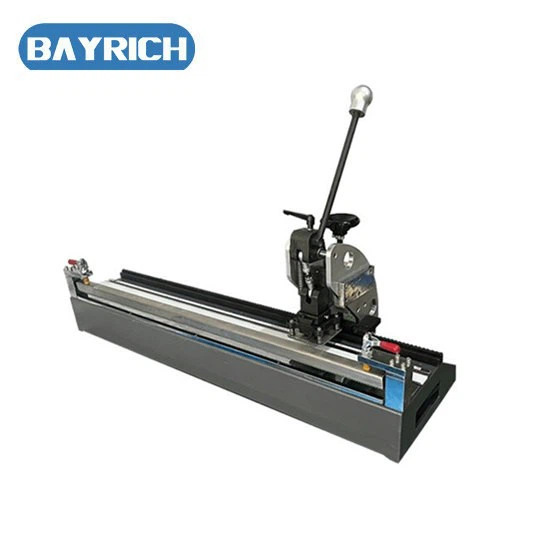

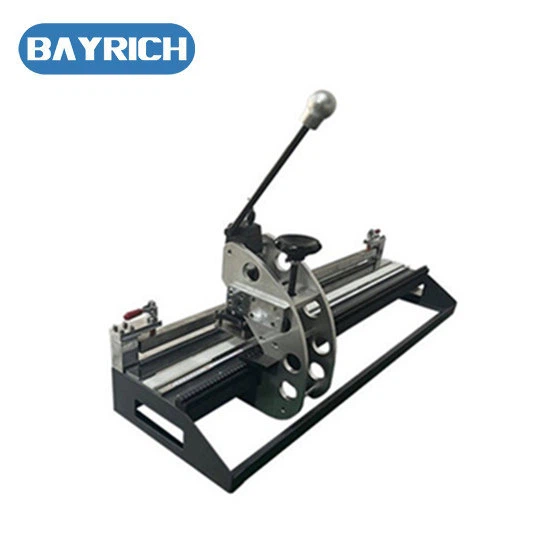

Bayrich 수동 핑거 펀처 기계(하드 벨트용) 표준 모델: 1000mm.

다른 크기가 필요한 경우 영업 담당자에게 문의하십시오.

산업용 벨트 핑거 펀칭기는 특히 컨베이어 벨트의 핑거 조인트를 만드는 데 사용되는 컨베이어 벨트 기계 절단과 관련된 새로운 유형의 수동 핑거 펀처입니다.

실용신안은 유기물 베이스, 베이스에 설치되는 상판, 커터 홀더를 상하로 움직일 수 있는 커터 프레스 장치, 커터 홀더를 반동시킬 수 있는 리바운드 장치로 구성되어 있다.

커터프레스장치의 하부는 커터홀더와 연결되어 커터홀더에 날이 설치되고 커터홀더의 하부에는 베이스에 가이드레일을 따라 슬라이딩되는 슬라이딩시트가 구비되어 있으며, 시트는 베이스에 고정된 리드 스크류로 이동 가능하게 연결됩니다.

컨베이어 벨트의 기계식 톱니 비터의 가이드 레일이 톱니 조인트의 톱니 개방의 정확성을 보장하기 때문입니다. 컨베이어 벨트 수동 핑거 펀칭기의 공구 홀더는 공구 홀더에 볼트로 고정되어 있어 공구 교환이 편리하고 빠릅니다. 핸들이 90도 회전하고 수평 위치에 있을 때 도구 홀더는 하사점에 있어 너무 깊은 절삭으로 인해 도구가 손상되는 것을 효과적으로 방지하여 도구 높이를 조정하는 과정을 편리하고 간단하게 만듭니다.

벨트 클램프 -- 기계식 클램프 바는 대부분의 벨트를 고정하는 데 적합합니다.



기계식 회전 핸들 -- 유연한 움직임, 낮은 기어로 카드 위치가 정확하고 이동하지 않습니다.

기계적 기어 이동, 안정적인 스트로크. 기준은 10mm *(10mm는 손가락 거리 10*50, 10*60, 10*70을 의미). 20mm 또는 15mm 등이 필요한 경우 pls에 문의하십시오.

톱니형 랙 - 펀칭 헤드 아래에 원형 롤러가 있고 상단 핸들을 돌리면 롤러가 랙형 랙의 홈에 고정되며 원형 롤러, 랙 및 기어는 모두 카드 위치의 정확성과 손가락의 정확성. -- 문제가 있으시면 더 많은 동영상을 보여드릴 수 있습니다.



펀칭 헤드(블레이드) -- 10*50, 10*60, 20*50, 20*60 등



핑거 블레이드 20*50, 10*30, 20*80, 10*80 등
